জেড টাইপ বালতি লিফট

পণ্যের বর্ণনা

Z- আকৃতির লিফট একটি Z আকৃতির তিন-বিভাগ বিন্যাস সঙ্গে একটি অবিচ্ছিন্ন conveying সরঞ্জাম। এটি একটি মোটর মাধ্যমে hopper ড্রাইভ করার জন্য চেইন বা বেল্ট ড্রাইভ,একটি বন্ধ বাক্সে "নীচে অনুভূমিক খাওয়ানো - উল্লম্ব উত্তোলন - উপরে অনুভূমিক আনলোডিং" এর চক্র অপারেশন সম্পন্ন করাএটিতে ছোট ফ্লোর স্পেস, উচ্চ দক্ষতা, মাল্টি-পয়েন্ট লোডিং এবং আনলোডিং এবং শক্তিশালী সিলিং পারফরম্যান্স রয়েছে।এটা ব্যাপকভাবে যেমন শস্য শিল্পে স্বয়ংক্রিয় উত্তোলন এবং granular এবং গুঁড়া উপকরণ স্থানান্তর প্রযোজ্য, রাসায়নিক প্রকৌশল, এবং নির্মাণ উপকরণ।

কাজের নীতি

1. পাওয়ার ড্রাইভ এবং ট্র্যাকশন সিস্টেম
- পাওয়ার সোর্সঃ মোটরটি প্রধান শ্যাফ্টকে হ্রাসকারীর মাধ্যমে চালিত করে, যা তারপরে ট্যাকশন উপাদান (চেইন বা বেল্ট) কে একটি চক্রের মধ্যে ঘোরানোর জন্য চালিত করে, পুরো পরিবহন প্রক্রিয়াটির জন্য শক্তি সরবরাহ করে.
- ট্যাকশন উপাদানঃ চেইন/বেল্ট পৃষ্ঠটি হপারকে স্থির করে, ট্যাকশন উপাদানটির বৃত্তাকার গতির সাথে একটি বন্ধ লুপ পরিবহন পথ গঠন করে।

2উপাদান সংগ্রহ এবং অনুভূমিক পরিবহন (নিচের স্তর)
- ফিডিং পোর্ট ডিজাইনঃ সরঞ্জামের নীচে অনুভূমিক অংশটি একটি ফিডিং পোর্ট দিয়ে সজ্জিত।ম্যানুয়াল ফিডিং বা ফ্রন্ট-এন্ড সরঞ্জাম (যেমন বেল্ট কনভেয়র) এর মাধ্যমে উপাদানগুলি (গ্রানুলার / পাউডারযুক্ত) কেসটিতে প্রবেশ করে.
- হপার পিকিংঃ যখন হপারটি নীচে পৌঁছে যায়, তখন এটি উপাদান স্তূপের মধ্যে প্রবেশ করে।এটি উপাদান লোডিং সম্পন্ন. তারপর, এটি ট্যাকশন উপাদান সঙ্গে অনুভূমিক conveying বিভাগে প্রবেশ করে এবং Z- আকৃতির পথ প্রথম বিভাগ বরাবর অনুভূমিকভাবে সঞ্চালিত হয়।

3. উল্লম্ব উত্তোলন পর্যায়
- স্টিয়ারিং এবং উত্তোলনঃ অনুভূমিক অংশের শেষে, স্টিয়ারিং হুইল / স্প্রোকেট গাইড করে এবং ট্র্যাকশন উপাদানটি হপারকে উল্লম্বভাবে উপরে উঠতে চালিত করে।হপার ভিতরে উপাদান মহাকর্ষ এবং সেন্ট্রিফুগাল বল কর্ম অধীনে স্থিতিশীল থাকে, যাতে এটি স্লিপ না হয়।
- শক্তি সমন্বয়ঃ উল্লম্ব উত্তোলন প্রক্রিয়া চলাকালীন, মোটর ড্রাইভ কাজ করার জন্য উপাদানটির মহাকর্ষকে অতিক্রম করে,এবং হপারটি বন্ধ কভারটির অভ্যন্তরীণ প্রাচীর বরাবর অভিন্নভাবে নির্ধারিত উচ্চতায় উঠে যায়.

4. উপরের অনুভূমিক আনলোডিং (শেষ পর্যায়ে)
- ঘোরানো এবং আনলোড করাঃ উল্লম্ব অংশের উপরের অংশটি ঘোরানো হয় যাতে দ্বিতীয় অংশটি ঘোরানো প্রক্রিয়াটির মধ্য দিয়ে অনুভূমিকভাবে চলে।উপাদান ইনার্টি এবং ঢাল কোণ কারণে নিষ্কাশন বন্দর থেকে discharged হয় এবং পিছন সরঞ্জাম মধ্যে পড়ে (যেমন স্টোরেজ ডিন), কনভেয়র) ।
- চক্রীয় প্রত্যাবর্তনঃ আনলোড করার পরে, খালি হপারটি ট্যাকশন উপাদানটির সাথে নীচে ফিরে যায়, "পিক আপ - লিফটিং - আনলোডিং" এর চক্রীয় অপারেশনটি সম্পন্ন করে।

মূল নীতিমালার সংক্ষিপ্তসার
জেড-টাইপ লিফটটি "জেড-টাইপ স্পেসিয়াল লেআউট + ট্র্যাকশন উপাদান সার্কুলেশন ড্রাইভ" এর মাধ্যমে একটি অবিচ্ছিন্ন স্বয়ংক্রিয় প্রক্রিয়াতে উপাদানগুলির অনুভূমিক পরিবহন এবং উল্লম্ব উত্তোলনকে একীভূত করে।চাবি hopper এবং আকর্ষণ উপাদান এর সমন্বিত আন্দোলন মধ্যে অবস্থিত, টার্নিং মেশিনের পথ নির্দেশনা, এবং উপাদান আন্দোলনের গতিপথের উপর বন্ধ কেসিংয়ের সীমাবদ্ধতা, যার ফলে দক্ষ এবং কম ক্ষতির যৌগিক পরিবহন অর্জন করা হয়।

পণ্যের বৈশিষ্ট্য

1কমপ্যাক্ট এবং স্থান সাশ্রয়ঃ Z- আকৃতির বিন্যাস তল স্থান 30% থেকে 50% হ্রাস করে, এটি সংকীর্ণ দৃশ্যকল্পের জন্য উপযুক্ত করে তোলে।
2. উচ্চ দক্ষতা এবং বড় আকারের পরিবহনঃ পরিবহন ক্ষমতাঃ 5 থেকে 200 টন প্রতি ঘন্টা, granular এবং গুঁড়া উপাদান অবিচ্ছিন্ন পরিবহন সমর্থন করে।
3. মাল্টি-পয়েন্ট লোডিং এবং আনলোডিংঃ "একক ইন, মাল্টিপ্লেস আউট" এর মতো নমনীয় প্রক্রিয়া প্রয়োজনীয়তা পূরণের জন্য একাধিক ইনপুট এবং আউটপুট সেট আপ করা যেতে পারে।
4. বন্ধ এবং দূষণ-বিরোধীঃ কেসিংটি একটি সিলযুক্ত কাঠামোর সাথে ডিজাইন করা হয়েছে, কার্যকরভাবে ধুলো ছিটিয়ে পড়া এবং উপাদান দূষণ রোধ করে।
5কম ক্ষতির উপাদান সুরক্ষাঃ হপার নির্বাচন বিভিন্ন উপকরণ জন্য উপযুক্ত, এবং conveying ক্ষতি হার কম।
6শক্তি সঞ্চয় এবং কম শব্দঃ শক্তি খরচ ঐতিহ্যগত সরঞ্জাম তুলনায় 15% থেকে 25% কম, এবং শব্দ ≤85dB হয়।
7কম রক্ষণাবেক্ষণ ব্যয়ঃ অপসারণযোগ্য কাঠামো নকশা দৈনিক রক্ষণাবেক্ষণ সুবিধাজনক এবং সময় সাশ্রয় করে।
8. মাল্টি-সিনারি অ্যাপ্লিকেশনঃ শস্য এবং রাসায়নিক প্রকৌশল মত শিল্প জুড়ে, এটি অ্যান্টি-কোরোসিওন এবং বিস্ফোরণ-প্রমাণের জন্য বিশেষ কাজের শর্ত সমর্থন করে।



পণ্যের বিবরণ

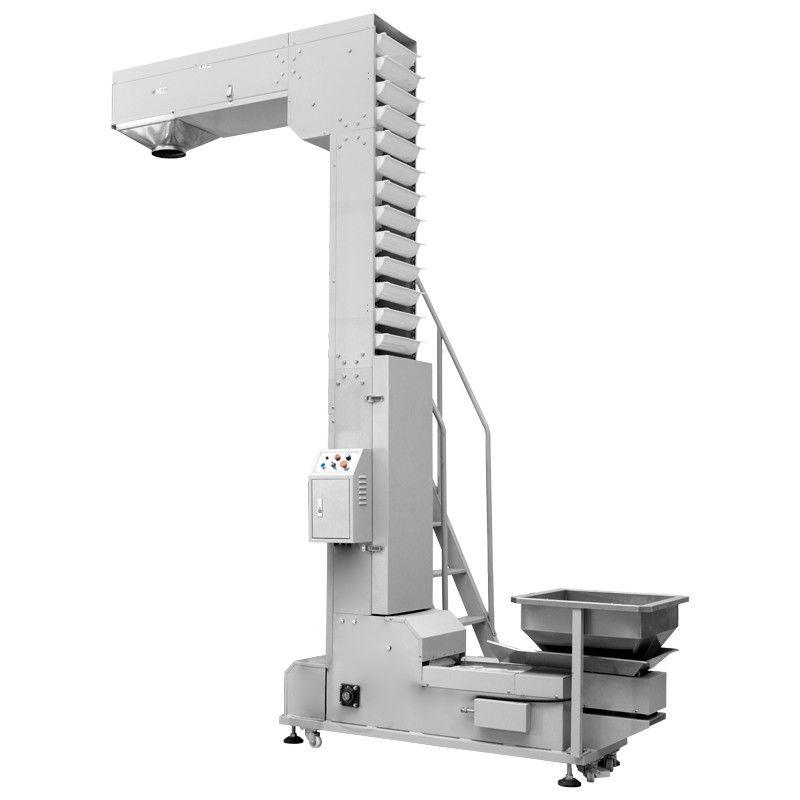

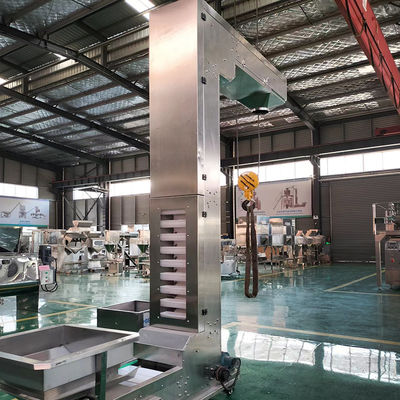

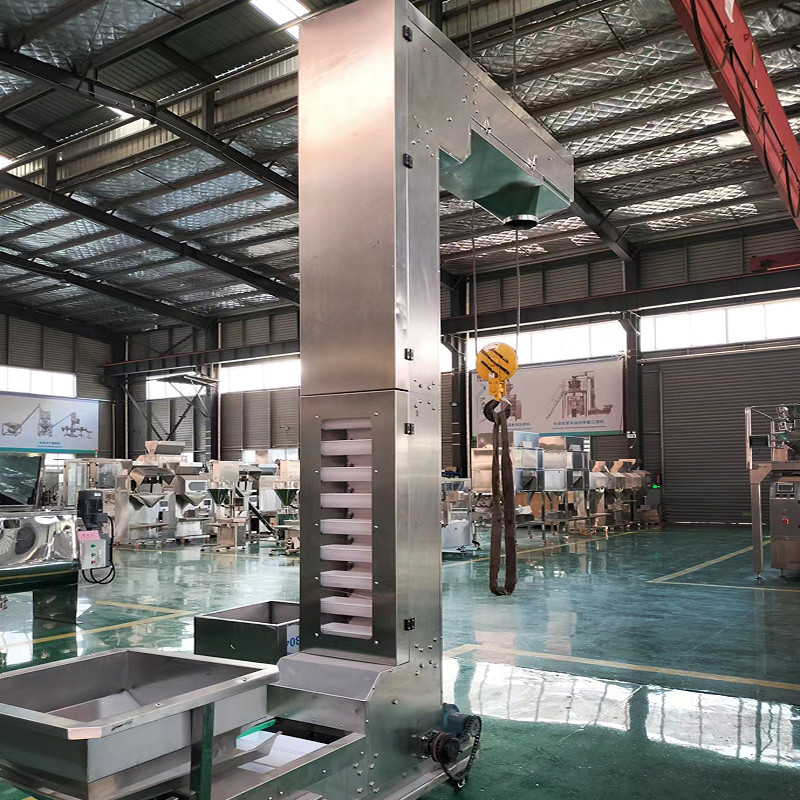

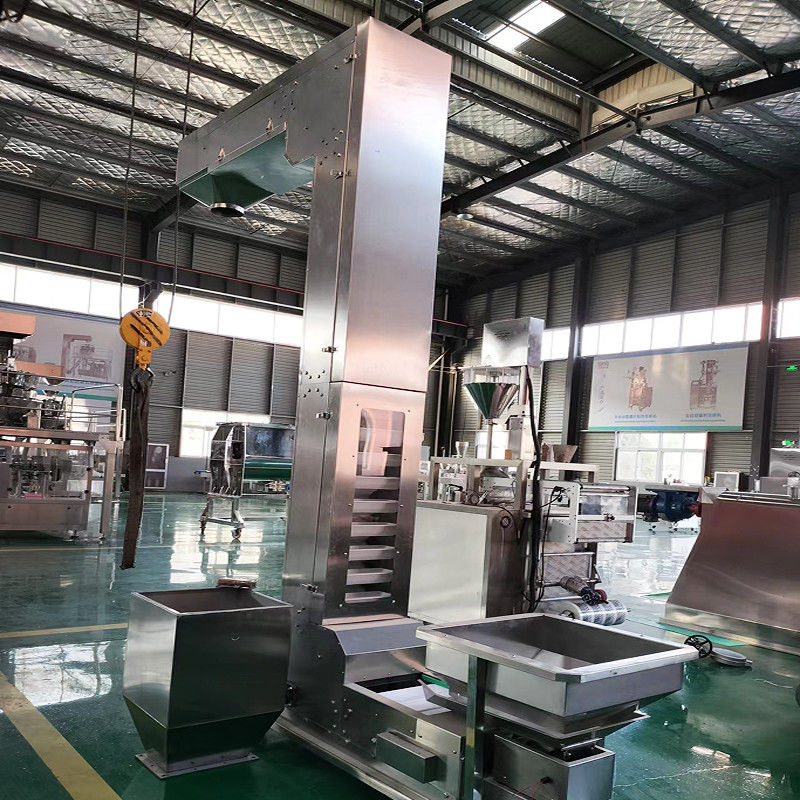

পণ্য প্রদর্শন



প্যাকেজিং ও শিপিং



কেন আমাদের বেছে নিন



আমাদের সম্পর্কে

কোম্পানির প্রোফাইল

আমরা 13 বছর ধরে স্ক্রিনিং এবং প্রেরণ সরঞ্জাম উত্পাদন বিশেষীকরণ করা হয়েছে। চীন এর কম্পন পর্দা শিল্প শীর্ষ তিন। এবং আমরা অনেক বড় কোম্পানি জন্য মিলে যাওয়া এবং OEM করেছেন।বিশ্বের শীর্ষ কম্পন পর্দা প্রস্তুতকারকের সহ,

সুয়েকো, মার্কিন যুক্তরাষ্ট্র, আমরা তার চীন অঞ্চলের জন্য OEM আছে। এবং আমাদের পণ্য প্রায়ই অস্ট্রেলিয়া, থাইল্যান্ড, ইন্দোনেশিয়া, নিউজিল্যান্ড এবং অন্যান্য দেশে রপ্তানি করা হয়।

আমরা গ্রাহকদের বা বিক্রেতাদের আমাদের কারখানা পরিদর্শন করতে স্বাগত জানাই এবং আপনার জন্য সবকিছু ব্যবস্থা করা হবে। আমাদের কারখানা ঠিকানাঃ পশ্চিম শিল্প ও বাণিজ্যিক অফিস Da Zhaoying টাউন, Xinxiang সিটি,হেনান প্রদেশ.
